ティーガー1 フェールマン戦隊 その15 履帯の制作
2026年1月12日
Category : AFV ドイツTags : ティーガー1
今回は履帯の組み立てと塗装です。足回りの汚しと組み付けをする予定でしたが、先に履帯を組みたてることにしました。
キットには連結組み立て式のフル可動する履帯のセットが附属してきます。昔ならこれだけでも4〜5千円ほどするオプションパーツだったのですが、標準で附属ですからありがたいです。でも、ここまでは要らないと思う人にはまぁまぁの負担でしょうね。私はこういった作業はキライじゃないので、手間はかかるのですが、楽しんで作業しました。
詳しくは続きをどうぞ・・・
履帯の連結

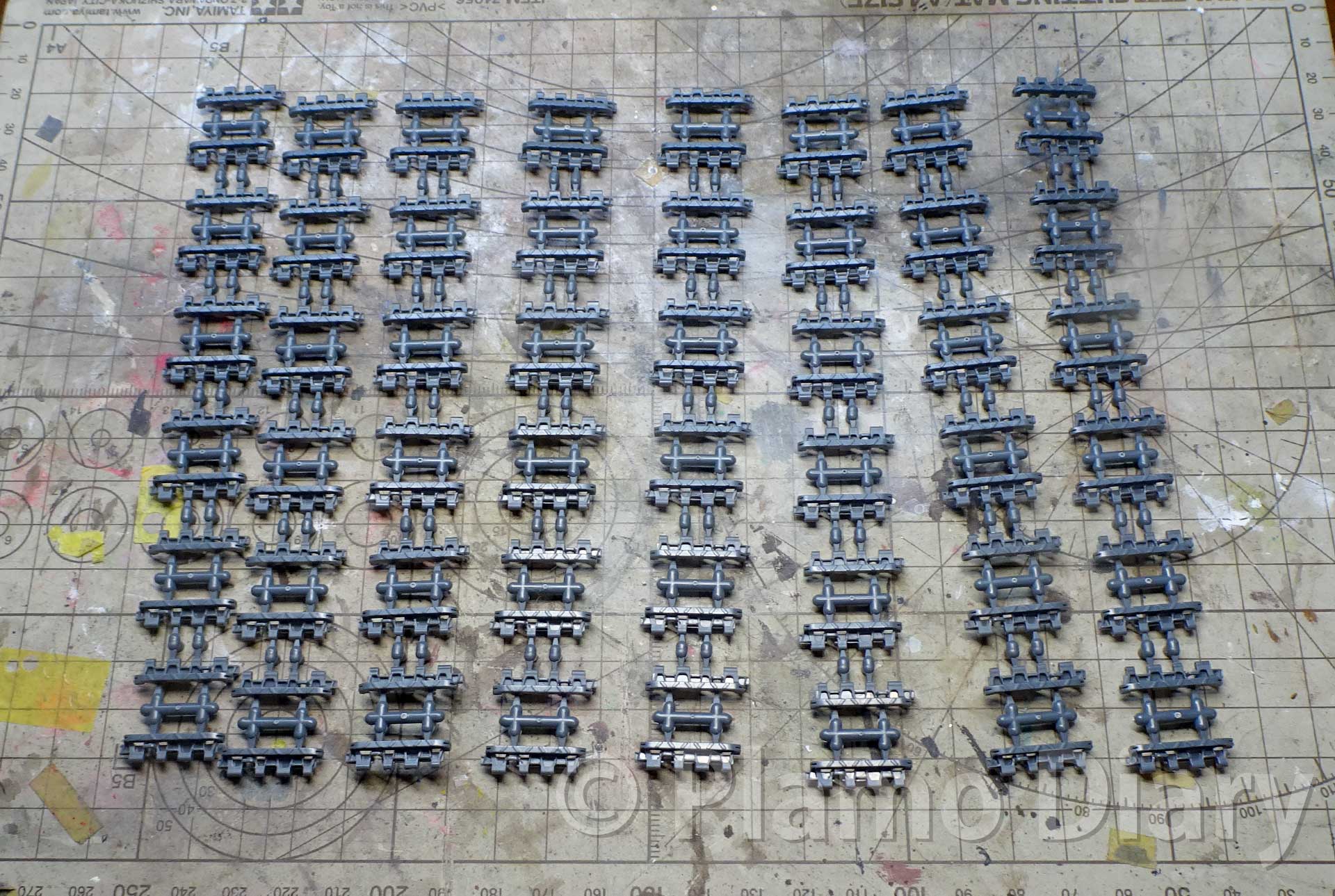

履帯のパーツはこんな風に12コマ1組で準備されています。ティーガー1の履帯は、左右ともに96コマですから、このランナーを左右で8組ずつ使います。この写真に写っているのが片側分です。
キットには履帯を並べるための治具が用意されています。この治具に12コマずつ連結していきます。一度に全部つながないのは、数を数え直すのが面倒なためです。こうして12コマずつ連結した物を8個用意して、これを最後につなぎ合わせれば完成となります。

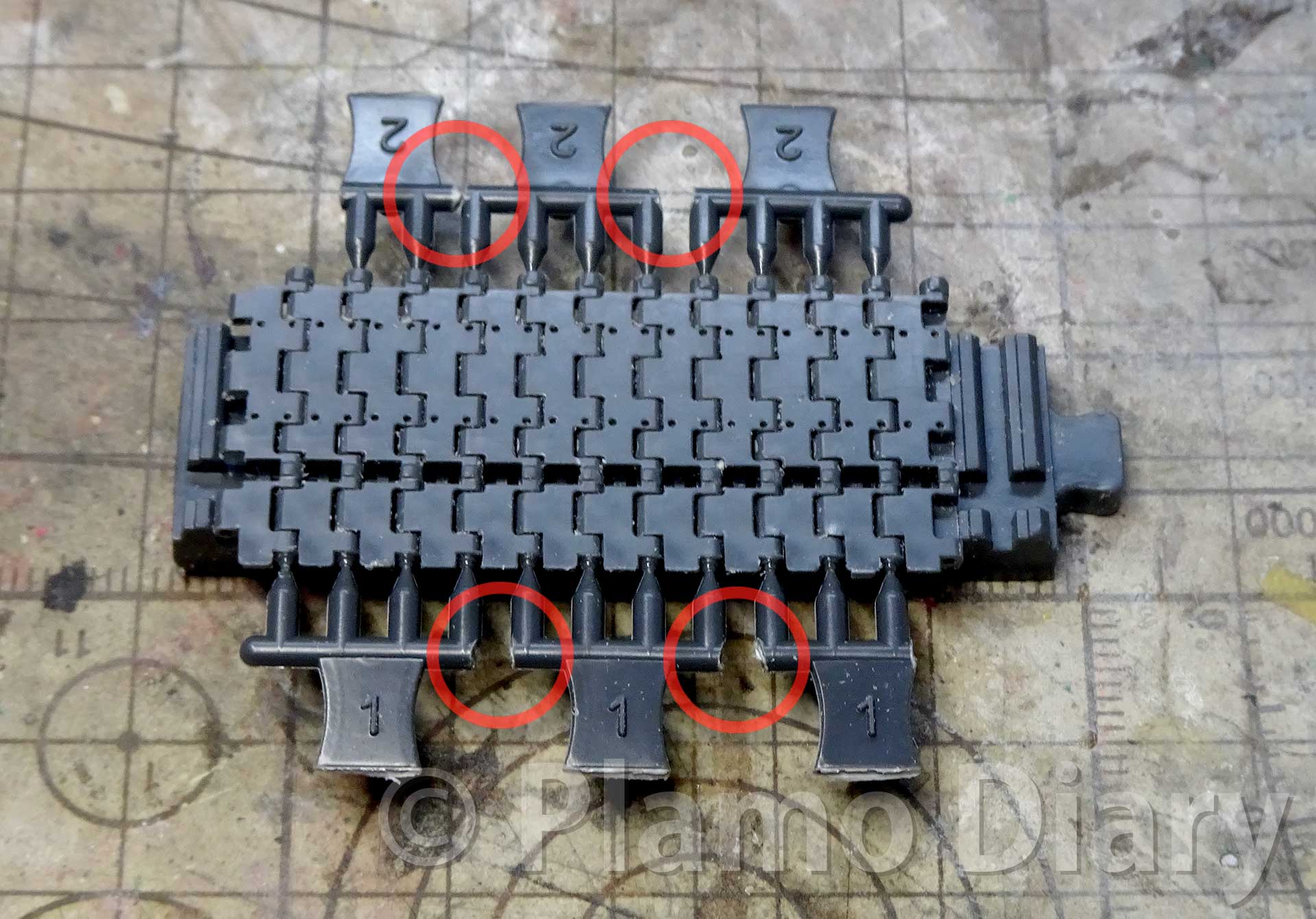

連結ピンは上の写真で、手前側の1番と奥側の2番があります。長さが違うので間違わないようにします。連結ピンは丁度履帯の幅でランナーに付いており、ランナーごとつまんで、4本まとめて差し込めば作業がはかどります。しかもこの連結ピンのパーツは親ランナーから簡単に手でもぎ取れるようになっており、そのあたりの作業性もすばらしいです。
ところが上の写真を見てもらうと分かるのですが、4本つなげた後、その隣の4本をつなげようと思うと、ランナーの端が干渉してしまいます。そこで赤丸で囲った箇所を先に切り飛ばして接着します。ライフィールドモデルさん、気遣いもあと少しでしたね。まぁ、中国製ですしね。上出来でしょう。
ガイドホーンの取り付け

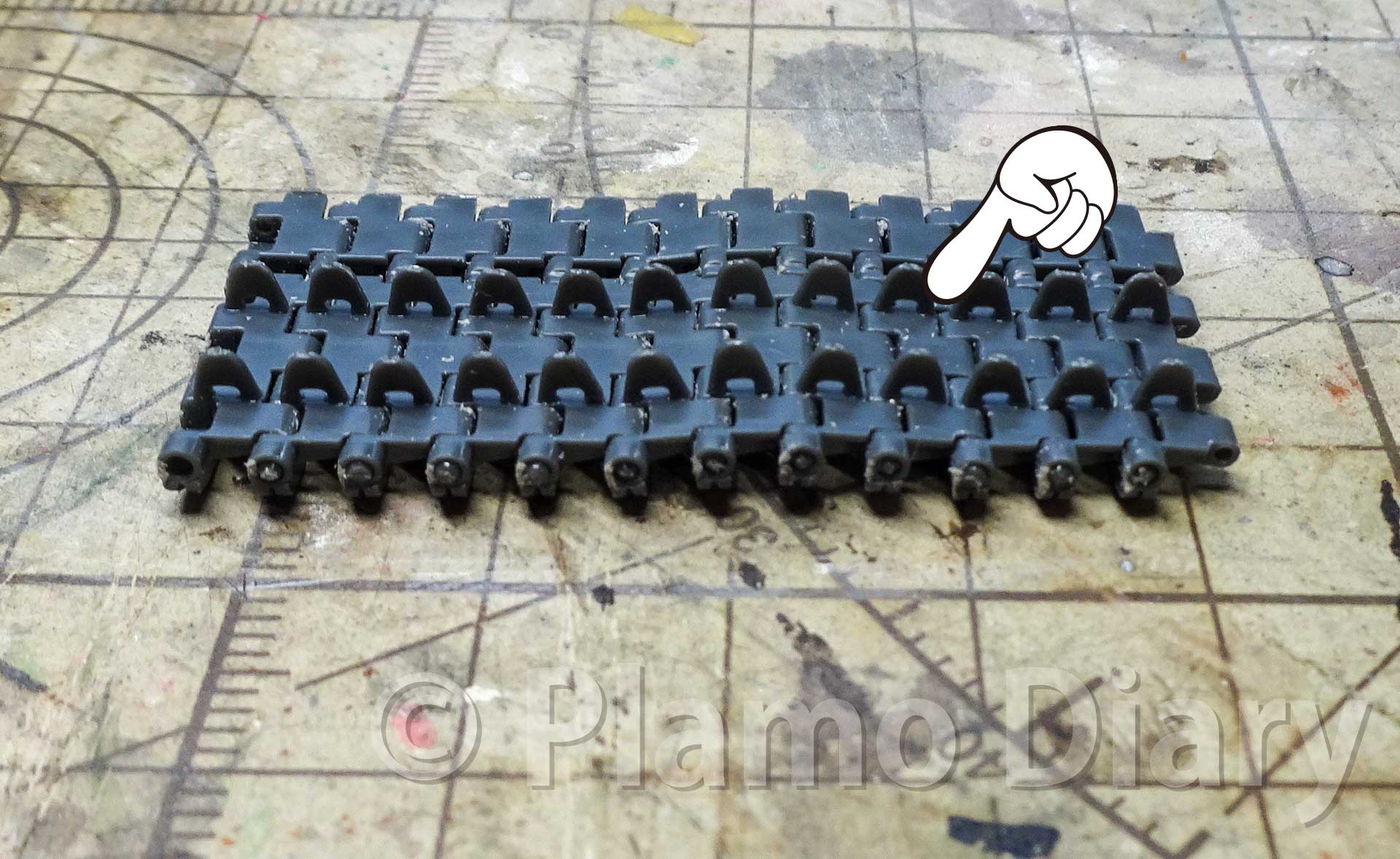

戦車の履帯には転輪からずれないようにするためのガイドホーンと呼ばれるヒレのようなものがあります。ドイツ戦車のガイドホーンには、重さを少しでも軽くするための軽め穴が開けられています。そのためプラモのパーツになるときに金型から1発で抜くことが出来ず、ガイドホーンが別パーツになることがままあります。ドラゴンなんかではこの問題を解決するために、スライド金型を使う事もあるのですが、履帯の表面にスライドの跡が残ることがあり、その整形の方が手間がかかることがあったりします。そのためこのキットの様にガイドホーンを別パーツにするのはプラモとしては正攻法でしょうね。履帯は片側96コマ×2本で、各コマに2枚ずつガイドホーンがつきますから、都合384個も付けることになるので結構な手間です。
連結完了

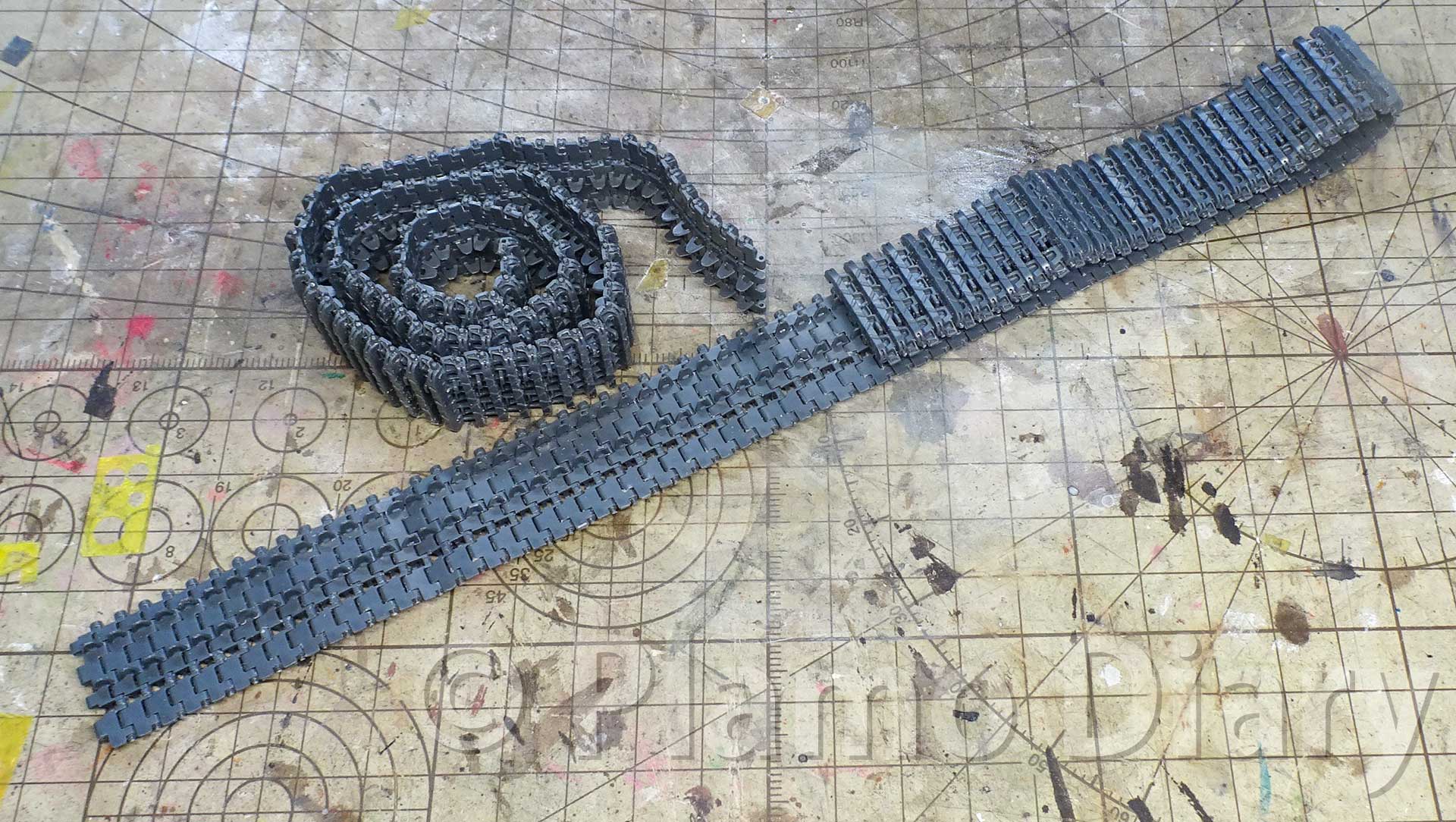

12コマずつつながった履帯8組を1本につなげれば片側の完成です。さらにもう1本作れば組み立て完了ですが、ほぼ半日作業していました。接着剤が不足していれば連結ピンが抜けちゃいますし、多すぎれば動かなくなってしまいます。なかなか神経を使いますね。
塗装

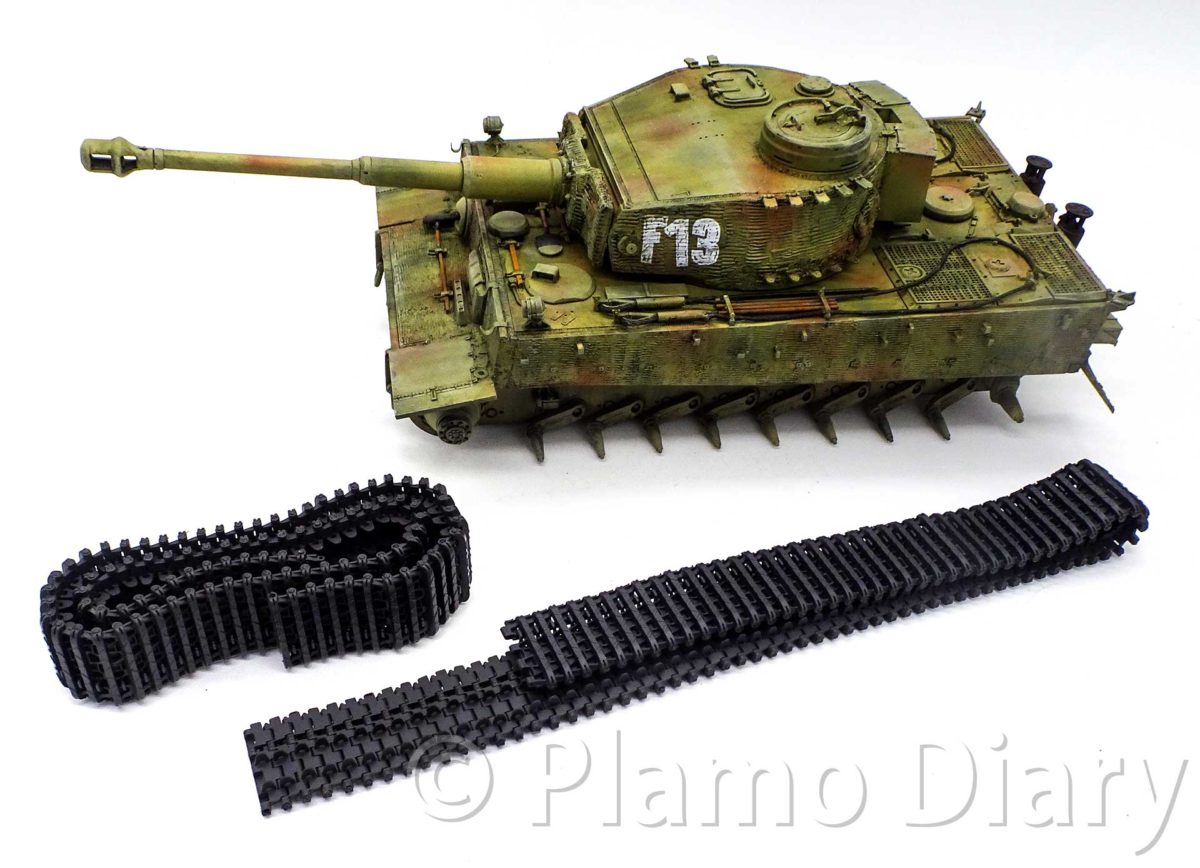

組み立てが終わった履帯を塗装します。塗料はモデルカステンの履帯色を使います。濃いグレーに限りなく近い焦げちゃ色です。途中ピンが一箇所抜けてしまって、ちぎれそうになったので、修理しました。400箇所近く接着していれば、1つくらいありますよね・・・というか、まだこの先ちぎれるかも・・・(;^_^A
これで足回りのパーツの組み立てと塗装が完了したので、次回からは汚しをして組み付けにかかりますが、ピグメントの作業は部屋が粉まみれになるので、時々窓を開けたいのですが、この寒さでは気が引けます。さてどうしたものかと・・・
(全作品完成まで あと113)
前回の投稿が10月の末だったので、2ヶ月以上開いてしまいました。やはり11月12月は例年通り、公私ともに仕事や用事だらけで、プラモどころじゃ無かったですね。それでもアウトドアは時々出かけていたのですが、近場ばかりでブログにするほどのことじゃありませんでした。今週末からは沖縄旅行に行って来ます。沖縄は暖かそうなので、いまから楽しみです。
